Вторичная оптика представляет собой групповую или единичную линзу, предназначенные для формирования кривой силы света (КСС) светильника. КСС – это диаграмма, показывающая распределение светового потока, создаваемого источником света, в пространстве. КСС по-простому это угол, с которым светит светодиодный светильник.
Вторичная оптика делится на два подвида: групповые и единичные.

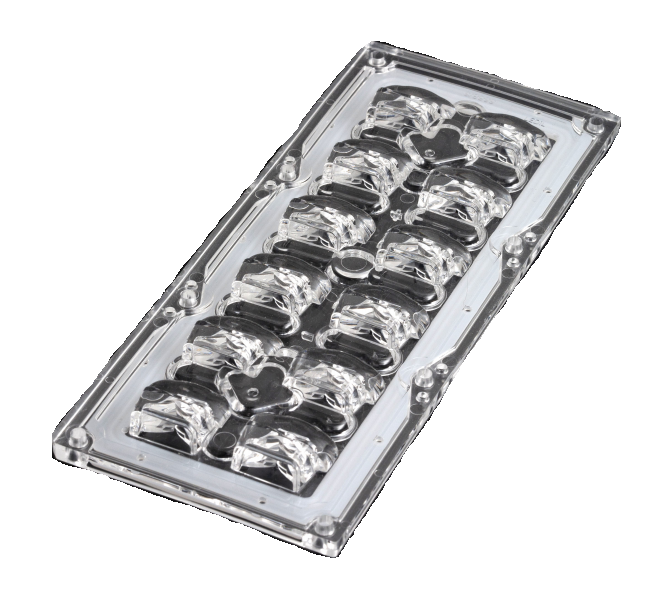

Групповая линза может быть выполнена в пыле-влагозащищенном исполнении, что позволяет использовать их в светильниках без дополнительного защитного стекла. Благодаря этому свойству у светильников получается более высокий показатель эффективности (Лм/Вт), за счет сокращения дополнительных потерь света на защитном стекле. Данная линза в совокупности с качественным уплотнителем обеспечивает высокую степень защиты (до IP67). Данные типы оптик устанавливаются в большинстве типов светильников: уличные, промышленные и архитектурные.

Единичная оптика представляет собой линзу, обычно на клейкой основе, которая устанавливается на светодиод. В основном данный тип линз используется в архитектурном освещении. Данный вид вторичной оптики не обеспечивает высокой степени защиты IP, поэтому используется в совокупности с защитным стеклом. Хотим отметить, что единичная вторичная оптика может сформировать КСС от 1 градуса.

Типы КСС исходя из симметрии светового пятна можно разделить на две группы:
- симметричные (используются в офисном, торговом, промышленном освещении)
- ассиметричные (используются в уличном, архитектурном освещении).

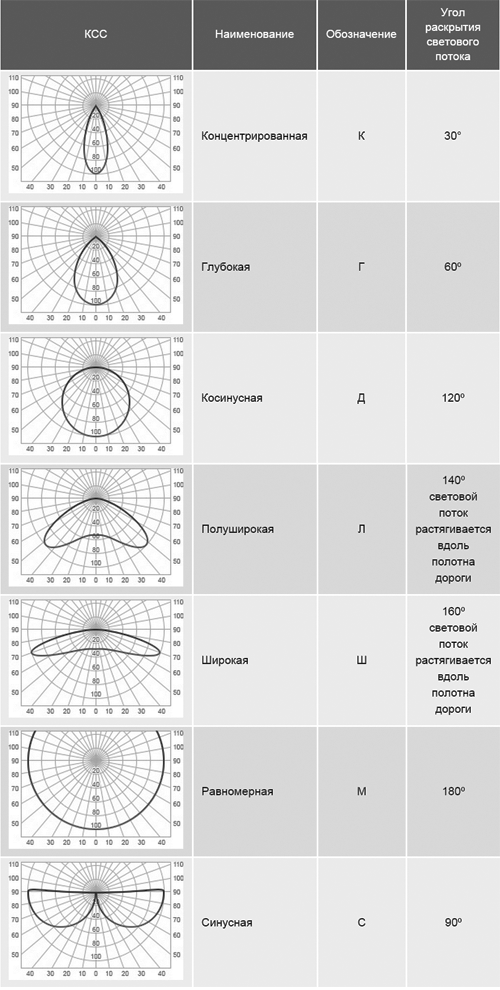

Типы КСС исходя из угла раскрытия светового пятна:

Рассмотрим влияние КСС на практике.

Пример 1:
Производственное помещение размерами 60х18 м. Монтажная высота 10 м. В программе Dialux отрисуем данное помещение и введем две модели светильников:
- промышленный светильник SOROS PROM 150 Д MW (150 Вт, КСС «Д»)

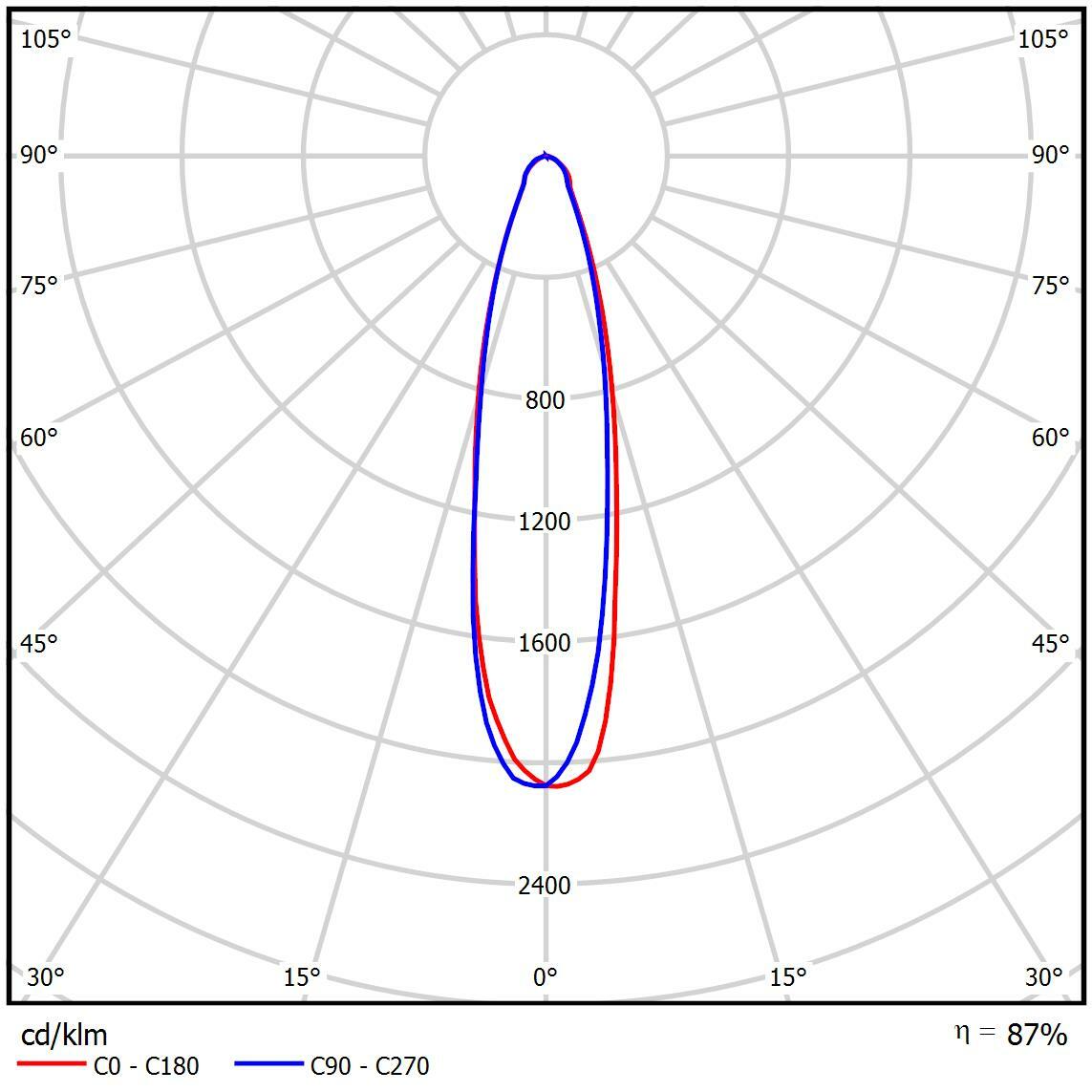

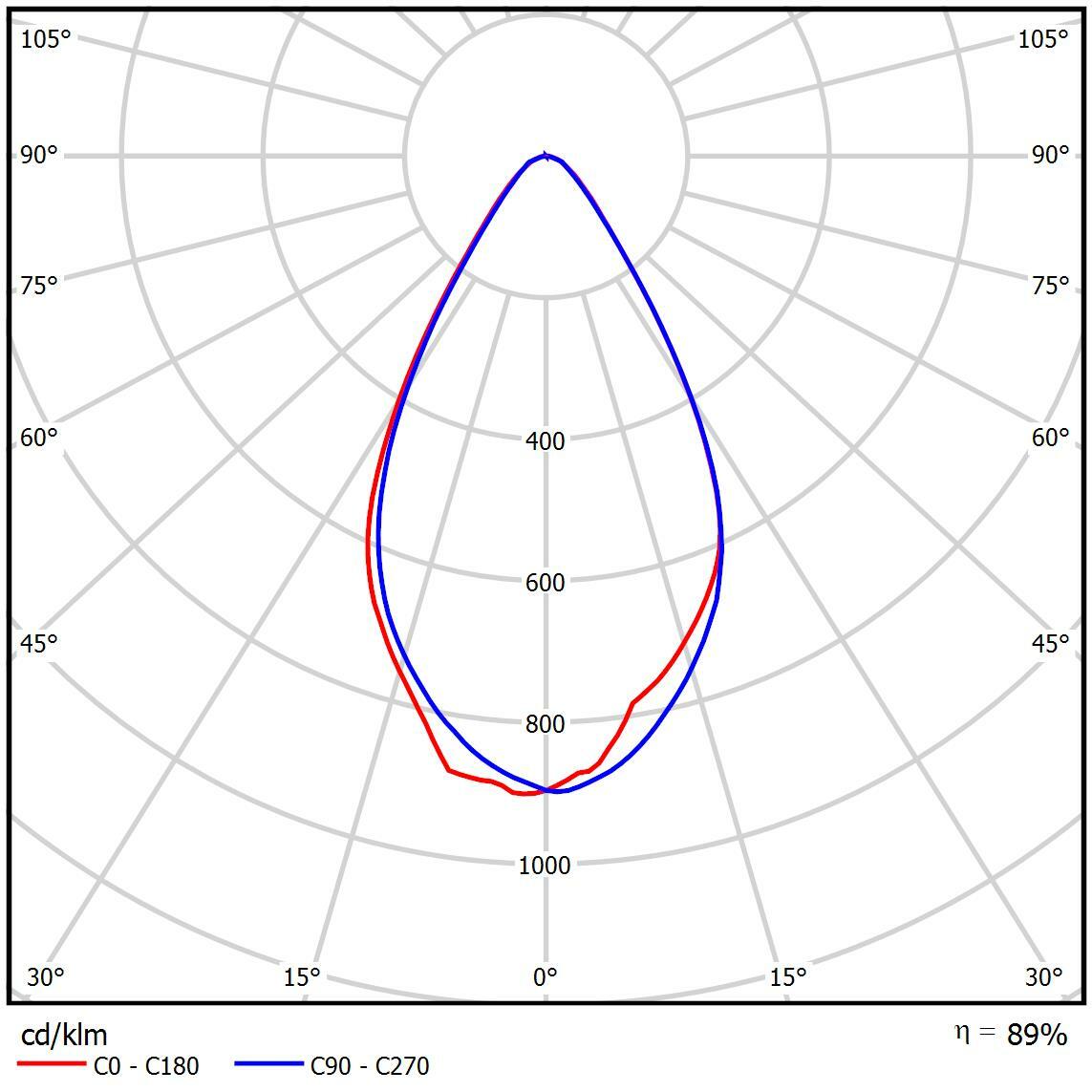

- промышленный светильник SOROS PROM 127 Л Г55 MW (127 Вт, КСС «г55»)

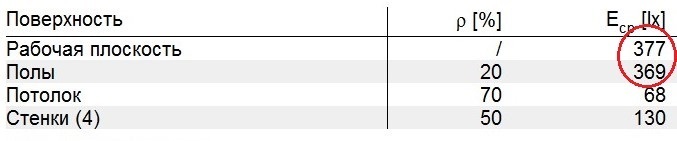

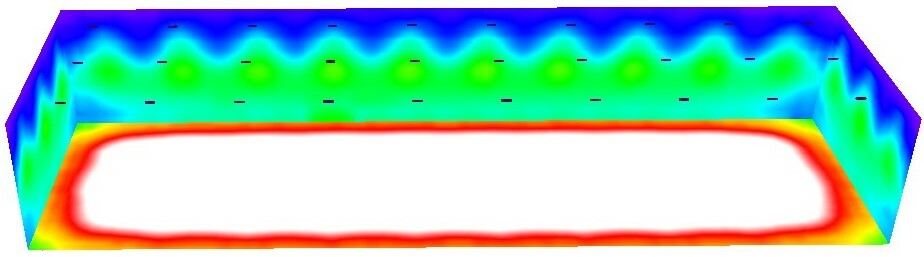

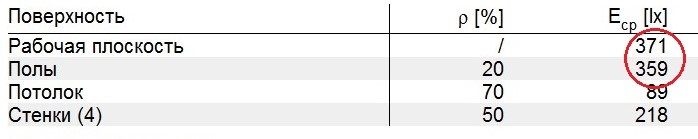

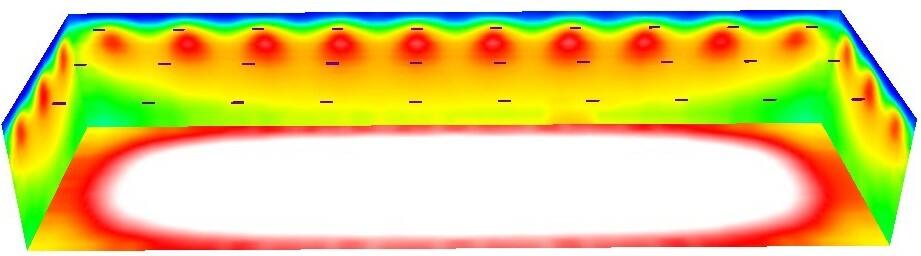

Получаем следующие результаты освещенности на полу и в рабочей плоскости

Как видим из таблицы результаты практически идентичны. Однако в варианте с КСС «Г55» мощность светильника 16% ниже. А это означает экономию на эксплуатационных затратах. Так же изначально стоимость светильника мощностью 127 Вт ниже, чем стоимость светильника мощностью 150 Вт.
То есть мы получаем реальную экономию только за счет замены линзы, которая практически не отражается на стоимости светильника.

Пример 2
Уличное освещение дороги шириной 10 м. Стандартные опоры с монтажной высотой 9 м и шагом опор 25 м. Введем в программу две модели светильника

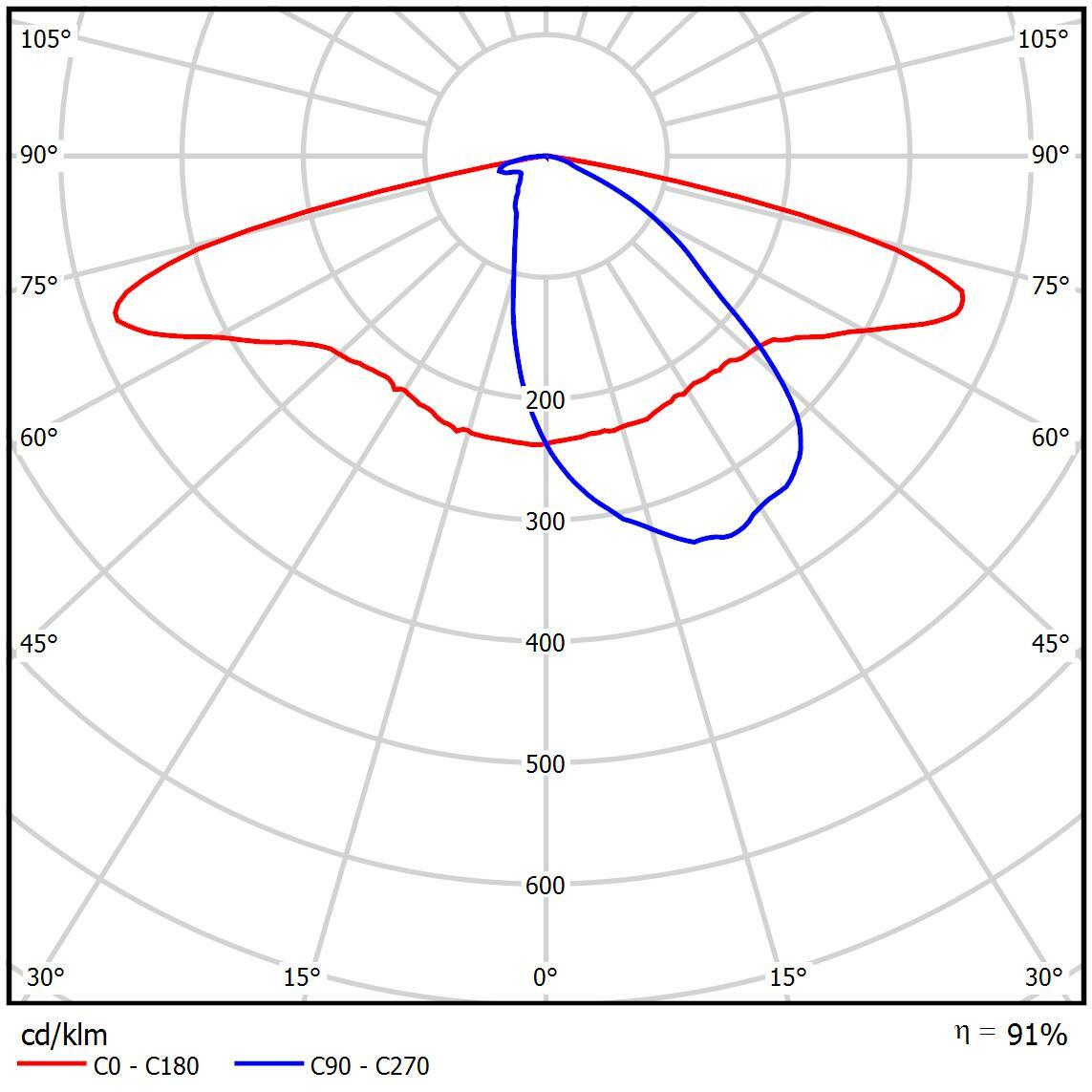

- уличный светильник SOROS STREET 98 Л MW Ш (98 Вт, КСС «Ш»)
- уличный светильник SOROS STREET 98 Д MW (98 Вт, КСС «Д»)

Если учесть, что стоимость светильников практически идентична, однозначно стоит выбирать светильник с широкой КСС. Это касается и освещение дорог и придомовых территорий.

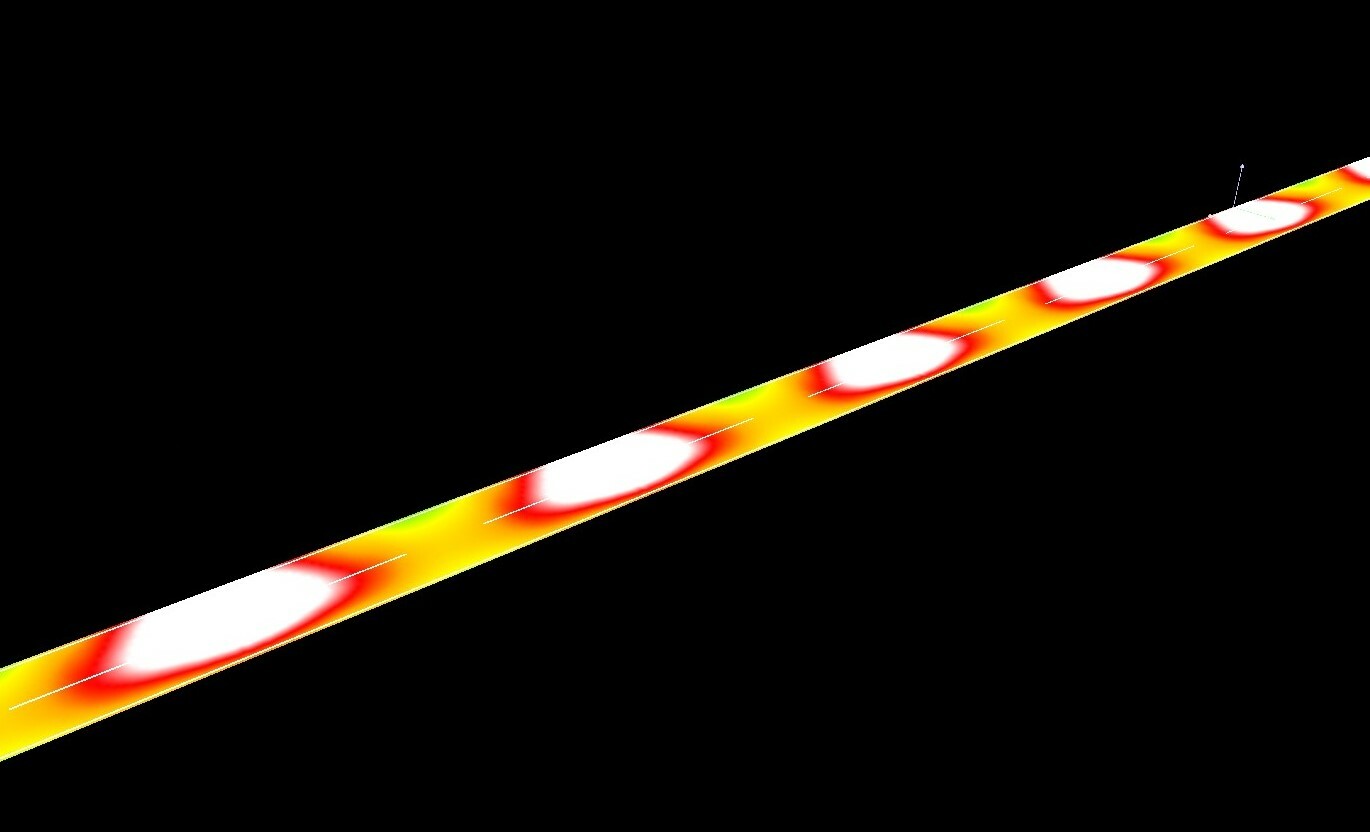

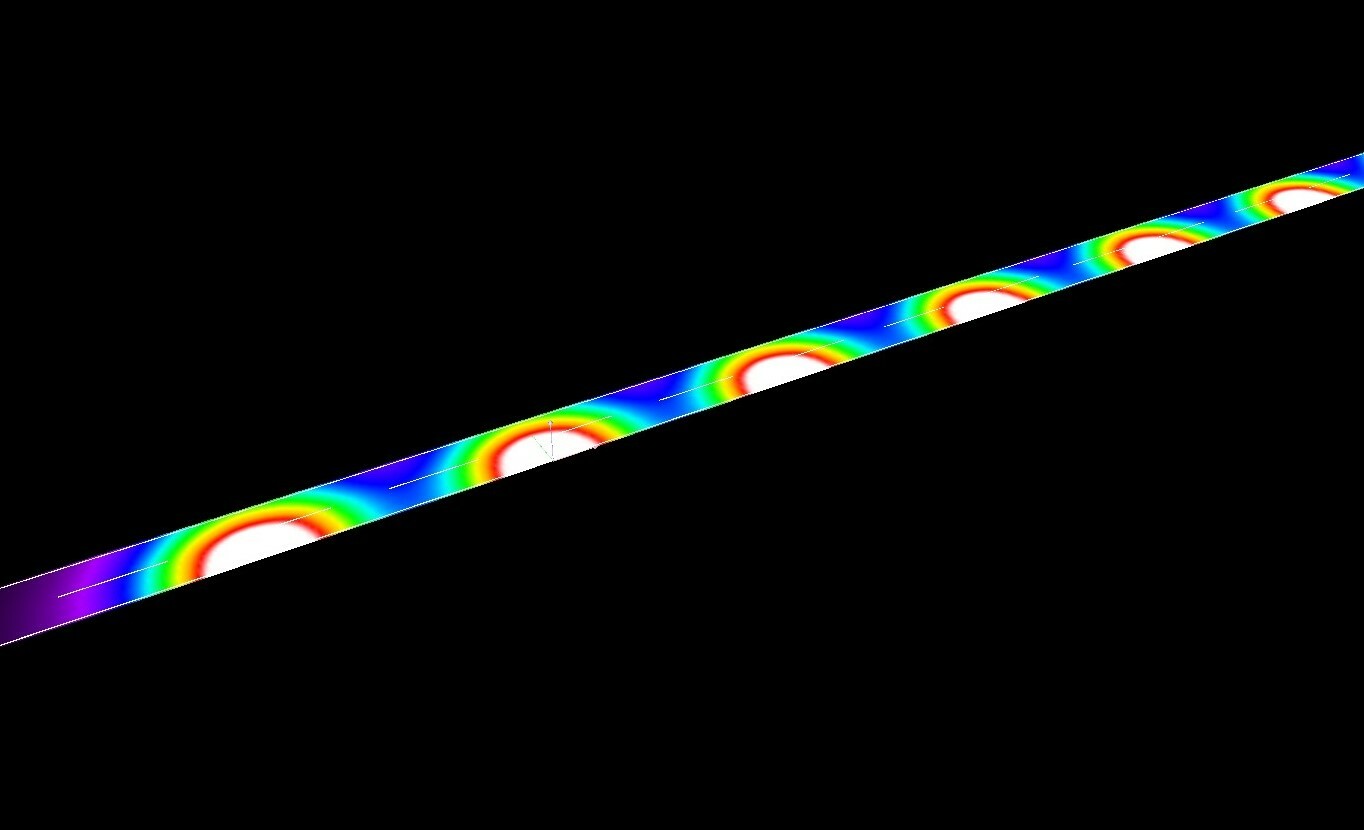

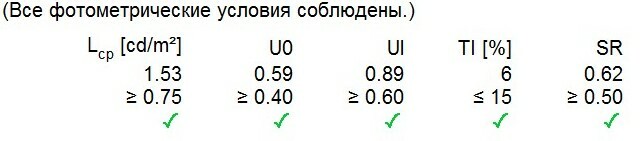

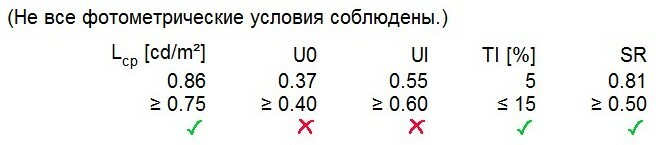

Не вооруженным глазом видим, что при использовании светильника с КСС Ш равномерность и освещенность лучше. Так же это подтверждают результаты в программе.
